Bạn đang muốn tìm hiểu bản mã trong xây dựng – cơ khí để lựa chọn đúng loại cho công trình của mình? Nhiều người gặp khó khăn trong việc phân loại và chọn bản mã đạt tiêu chuẩn kỹ thuật, dẫn đến liên kết kém an toàn khi thi công. Trong bài viết này, Thép Mạnh Hưng Phát sẽ giúp bạn hiểu rõ công dụng, quy cách, ứng dụng và giá của từng loại bản mã. Hãy cùng khám phá để tìm được giải pháp phù hợp nhất cho nhu cầu của bạn!
1. Bản mã là gì? Vai trò trong xây dựng và cơ khí
Bản mã (tiếng Anh là Gusset Plate) hay còn được gọi với nhiều cái tên khác như sắt bản mã, thép bản mã… là một tấm thép được gia công theo kích thước và hình dạng nhất định, phổ biến nhất là tấm phẳng hoặc dạng hộp vuông, dùng để hàn hoặc bắt bulông tại các vị trí như đầu cọc bê tông, chân cột, dầm, thanh giằng nhằm tạo liên kết giữa các cấu kiện trong công trình. Đây là bộ phận trung gian giúp truyền và phân bổ lực từ kết cấu này sang kết cấu khác, đảm bảo độ ổn định và khả năng chịu tải của toàn bộ hệ thống.
Ngoài chức năng kết nối, bản mã còn là bề mặt trung gian để lắp đặt bu lông, đinh tán, ốc vít, giúp cố định cấu kiện đúng vị trí thiết kế, hạn chế sai số trong quá trình thi công. Nhờ có bản mã, việc căn chỉnh phương vị, cao độ, trục liên kết được thực hiện thuận lợi và chính xác, đặc biệt ở những khu vực yêu cầu độ ổn định cao như chân cột thép hay đầu cọc móng.
Dù chỉ là một chi tiết nhỏ, bản mã đóng vai trò không thể thiếu trong:
- Kết cấu thép nhà xưởng, nhà thép tiền chế
- Liên kết dầm – cột, chân cột – móng
- Các hệ giằng kết cấu, bulông neo
- Hệ thống máy móc cơ khí cần lắp đặt cố định
- Thi công ép cọc, gia cố nền móng
Nếu thiếu bản mã hoặc bản mã không đạt tiêu chuẩn, công trình dễ mất ổn định, sai lệch vị trí liên kết và không đảm bảo tải trọng thiết kế. Vì vậy, bản mã được xem như một bộ phận nhỏ nhưng giữ vai trò lớn trong toàn bộ hệ kết cấu xây dựng và cơ khí.
Vai trò của thép bản mã trong xây dựng và cơ khí
2. Cấu tạo bản mã và các vật liệu phổ biến
Cấu tạo bản mã thường ở dạng tấm thép phẳng được gia công theo hình vuông, chữ nhật hoặc tròn, trên đó có các lỗ dập sẵn để luồn bu lông, ốc vít, đinh tán khi liên kết với dầm, cột hoặc móng. Một số loại bản mã được thiết kế bề mặt trơn để thực hiện hàn trực tiếp vào cấu kiện theo yêu cầu tải trọng. Ở các công trình nền móng hoặc ép cọc, bản mã có thể được chế tạo dạng hộp vuông hàn lên đầu cọc bê tông, giúp định vị và cố định thanh thép hoặc thiết bị liên kết.

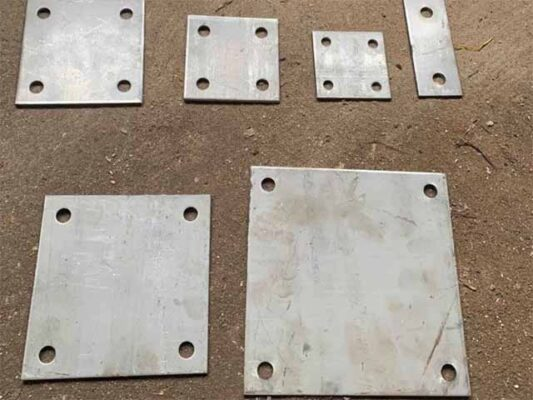

Cấu tạo bản mã và các vật liệu phổ biến
2.1. Vật liệu sản xuất bản mã phổ biến
Tùy thuộc mục đích sử dụng và môi trường làm việc, bản mã có thể được gia công từ nhiều loại vật liệu khác nhau, trong đó bao gồm:
- Thép cacbon (Carbon Steel): Vật liệu thông dụng nhất, dễ gia công, giá thành hợp lý, chịu lực tốt.
- Thép hợp kim (Alloy Steel): Độ bền và khả năng chịu tải cao hơn, thường dùng trong công trình công nghiệp nặng.
- Thép mạ kẽm nhúng nóng: Được phủ lớp kẽm chống ăn mòn, thích hợp với môi trường ngoài trời, độ ẩm cao.
- Thép không gỉ – Inox (201, 304, 316): Khả năng chống gỉ tuyệt vời, phù hợp môi trường hóa chất, thực phẩm hoặc ven biển.
- Nhôm, đồng: Dùng cho các cấu trúc nhỏ, tải trọng thấp hoặc yêu cầu độ thẩm mỹ cao, ít gặp trong xây dựng nặng.
2.2. Đặc điểm nổi bật của từng vật liệu
- Thép cacbon / thép hợp kim: cho khả năng chịu lực vượt trội, độ cứng cao, phù hợp hầu hết công trình dân dụng – công nghiệp.
- Thép mạ kẽm: chống gỉ tốt nhờ lớp kẽm bảo vệ, tuổi thọ cao khi sử dụng ngoài trời, khu vực ẩm hoặc gần biển.
- Inox: kháng ăn mòn tuyệt đối, giữ bề mặt sáng đẹp, sử dụng cho kết cấu yêu cầu độ sạch và độ bền môi trường.
- Nhôm / đồng: nhẹ, chống oxy hóa khá tốt, nhưng khả năng chịu tải thấp, chỉ dùng cho cấu trúc phụ trợ.
Nhìn chung, thép vẫn là vật liệu chủ đạo nhờ tính chịu lực, độ bền và khả năng gia công linh hoạt. Các loại mạ kẽm hoặc inox được ưu tiên trong môi trường ẩm ướt, ngoài trời hoặc nơi có yêu cầu chống ăn mòn cao.
2.3. Bảng kích thước – trọng lượng bản mã thép tham khảo
Các kích thước vuông thông dụng và trọng lượng tra nhanh (thép tỷ trọng khoảng 7,85 g/cm³).
|
Quy cách (mm) |
Ứng dụng gợi ý |
Trọng lượng tham khảo (kg/tấm) |
|
100×100×6 |
Công trình nhỏ, kết cấu nhẹ |
≈ 0,47 |
|
150×150×8 |
Nhà xưởng vừa, khung nhỏ |
≈ 1,41 |
|
200×200×10 |
Kết cấu, cơ khí, đường ống |
≈ 3,14 |
|
300×300×12 |
Nhà thép tiền chế, khung lớn |
≈ 8,48 |
|
400×400×16 |
Kết cấu chịu tải nặng, cầu đường |
≈ 20,10 |
|
500×500×20 |
Công trình công nghiệp, cầu trục |
≈ 39,25 |
3. Các loại thép bản mã thường dùng trong công trình
Để phù hợp với từng loại công trình thép bản mã được chia thành 4 loại phổ biến dưới đây.
Các loại thép bản mã thường dùng trong công trình
3.1. Bản mã chân cột
Bản mã chân cột là loại bản mã được lắp đặt tại vị trí tiếp giáp giữa cột thép – dầm – móng, đóng vai trò truyền lực và cố định cấu kiện theo đúng thiết kế. Loại bản mã này được sản xuất từ các vật liệu như thép cán nguội, thép mạ kẽm nhúng nóng hoặc thép không gỉ (inox) nhằm đảm bảo độ bền và khả năng chống ăn mòn khi sử dụng ngoài trời.
Ứng dụng phổ biến của bản mã chân cột gồm:
- Hệ khung nhà thép tiền chế, nhà xưởng công nghiệp.
- Liên kết lan can cầu, trụ đỡ, cột chống.
- Hệ chân trụ kết cấu, giàn mái.
- Các công trình yêu cầu liên kết bằng bulông neo và bulông liên kết.
Thông thường, bản mã chân cột được khoan lỗ chính xác theo thiết kế, phù hợp với kích thước bulông neo nhằm đảm bảo truyền lực ổn định từ cột xuống móng.
3.2. Bản mã đầu cọc bê tông
Bản mã đầu cọc là một tấm thép phẳng hoặc hộp vuông được hàn cố định tại đầu cọc bê tông, đóng vai trò quan trọng khi nối hai đoạn cọc trong quá trình ép xuống nền đất. Đây là bộ phận chịu lực trực tiếp tại khớp nối, giúp tăng độ ổn định và tránh nứt gãy cọc.
Vai trò của bản mã đầu cọc trong thi công nền móng:
- Truyền lực đều giữa các đoạn cọc khi ép sâu xuống nền đất.
- Ngăn hiện tượng gãy vỡ tại vùng tiếp giáp – điểm yếu trong thi công cọc.
- Đảm bảo độ thẳng đứng và phương vị, giúp hệ móng ổn định lâu dài.
- Sử dụng phổ biến trong công trình dân dụng, công nghiệp, nhà cao tầng và nhà xưởng.
Bản mã đầu cọc được thiết kế theo bản vẽ nhà thầu, thường dày 8–12 mm hoặc tùy tải trọng nền móng.
3.3. Bản mã kết cấu dầm – cột, dàn thép
Đây là loại bản mã tấm dùng để kết nối dầm thép với cột thép, hoặc giữa các thanh dàn không gian, giàn mái. Liên kết được thực hiện thông qua bu lông, đinh tán hoặc mối hàn tùy yêu cầu thiết kế. Bản mã trong nhóm này có nhiều hình dạng như vuông, chữ nhật, tam giác, elip, bản mã dạng tai nhằm phù hợp với từng vị trí truyền lực.
Lưu ý kỹ thuật quan trọng khi thiết kế bản mã kết cấu:
- Bản mã phải đủ diện tích để bố trí đường hàn hoặc bulông theo tiêu chuẩn.
- Góc giữa cạnh bản mã và trục thanh thép không nhỏ hơn 15°, nhằm đảm bảo truyền lực ổn định và tránh tập trung ứng suất.
- Độ dày bản mã thường từ 6–20 mm, tùy cấp tải trọng và dạng kết cấu.
Loại bản mã này được sử dụng rộng trong kết cấu nhà thép tiền chế, giàn không gian, cầu thép, kết cấu cầu trục.
3.4. Bản mã inox và bản mã mạ kẽm
Bản mã inox (thường là inox 201, 304 hoặc 316) được ứng dụng trong các môi trường yêu cầu độ chống ăn mòn cao, chẳng hạn như:
- Nhà xưởng chế biến thực phẩm, nước uống, dược phẩm.
- Nhà máy hóa chất, phòng sạch.
- Công trình ngoài trời, ven biển hoặc môi trường ẩm ướt kéo dài.
Inox có khả năng kháng gỉ tuyệt đối, bề mặt sáng bóng, tuổi thọ cao và phù hợp công trình yêu cầu tính thẩm mỹ.
Bản mã thép mạ kẽm là loại bản mã thép thông thường nhưng được mạ kẽm nhúng nóng để tạo lớp bảo vệ chống gỉ.
Ưu điểm nổi bật:
- Giá thành thấp hơn inox.
- Tuổi thọ cao (10–25 năm tùy môi trường).
- Chống ăn mòn tốt trong mưa, độ ẩm cao.
Vì vậy, bản mã mạ kẽm được sử dụng phổ biến nhất trong nhà thép tiền chế, nhà xưởng, trụ điện, kết cấu bê tông – thép ngoài trời.
4. Cách chọn bản mã thép phù hợp cho từng loại công trình
Việc lựa chọn bản mã thép đúng chuẩn có ảnh hưởng trực tiếp đến độ an toàn, độ bền và khả năng chịu lực của toàn bộ kết cấu. Tùy theo từng loại công trình và điều kiện thi công, bản mã cần đáp ứng các tiêu chí về vật liệu, độ dày, kích thước và khả năng chống ăn mòn. Dưới đây là hướng dẫn giúp bạn lựa chọn bản mã chính xác và hiệu quả nhất.
Cách chọn bản mã thép phù hợp cho từng loại công trình
4.1. Tiêu chí lựa chọn bản mã theo yêu cầu công trình
1.Tải trọng và sơ đồ chịu lực
- Công trình có tải trọng lớn (nhà xưởng, kho thép, nhà công nghiệp) cần bản mã dày hơn và có gân tăng cứng để đảm bảo an toàn.
- Kết cấu có lực rung hoặc lực động (máy móc cơ khí, cầu trục) cần bản mã có khả năng chịu mỏi và chống biến dạng tốt.
- Với vị trí liên kết chịu kéo – nén – uốn phức tạp, bản mã phải được thiết kế theo đúng tiêu chuẩn kỹ thuật, không tùy tiện cắt giảm vật liệu.
2.Vị trí sử dụng
- Chân cột – móng: ưu tiên bản mã thép dày 10–20 mm, khoan lỗ chính xác để bắt bulông neo.
- Đầu cọc bê tông: dùng bản mã dạng tấm hoặc hộp vuông hàn cố định, yêu cầu độ bám chắc và truyền lực đều.
- Liên kết dầm – cột, giằng mái, thanh dàn: thường dùng bản mã tấm nhiều lỗ, hình dạng tùy thiết kế để đảm bảo truyền lực hiệu quả.
3.Môi trường làm việc (trong nhà – ngoài trời – ven biển)
- Trong nhà: dùng bản mã thép thường hoặc mạ kẽm nhẹ.
- Ngoài trời: nên chọn bản mã mạ kẽm nhúng nóng để chống gỉ.
- Ven biển, khu vực hóa chất, độ ẩm cao: bản mã inox 304/316 là lựa chọn tối ưu vì khả năng chống ăn mòn vượt trội.
4.Yêu cầu chống gỉ
- Công trình cần độ bền kéo dài trên 20 năm nên ưu tiên bản mã mạ kẽm nhúng nóng.
- Công trình yêu cầu thẩm mỹ hoặc vệ sinh cao cần bản mã inox, không để lại vết gỉ.
4.2. Gợi ý lựa chọn vật liệu bản mã theo điều kiện công trình
- Môi trường bình thường (nhà xưởng, công trình dân dụng): dùng thép thường SS400/Q235 hoặc thép mạ kẽm.
- Môi trường ngoài trời nhiều mưa: bản mã mạ kẽm nhúng nóng sẽ cho tuổi thọ cao hơn.
- Môi trường ăn mòn mạnh, nhà máy thực phẩm, dược phẩm: bản mã inox 201/304/316 là lựa chọn phù hợp.
- Công trình tải trọng nặng: dùng bản mã thép dày, có gân tăng cứng hoặc dạng hộp.
4.3. Lưu ý để chọn bản mã chất lượng và đúng kỹ thuật
Để đảm bảo an toàn khi thi công, người dùng cần kiểm tra kỹ các yếu tố sau:
- Vật liệu đúng mác thép, có chứng nhận nguồn gốc.
- Độ dày bản mã phù hợp tải trọng và đúng với bản vẽ.
- Kích thước bản mã phải chính xác theo thiết kế để tránh sai lệch liên kết.
- Mối hàn chắc chắn, không nứt, không xỉ hàn, đúng vị trí.
- Lỗ khoan, lỗ đục tròn đều, đúng kích thước bulông, không bị lệch tâm.
- Bề mặt gia công phải phẳng, không cong vênh.
- Nhà cung cấp uy tín, có máy móc hiện đại như laser/plasma CNC để đảm bảo độ chính xác.
Chọn đúng bản mã ngay từ đầu sẽ giúp tăng độ bền công trình, giảm chi phí bảo trì và đảm bảo an toàn lâu dài.
5. Các phương pháp gia công, cắt bản mã hiện nay
Gia công bản mã là công đoạn quan trọng giúp tạo hình, khoan lỗ và cắt tấm thép theo đúng kích thước kỹ thuật. Tùy theo yêu cầu về độ chính xác, độ dày vật liệu và số lượng sản xuất, các nhà gia công sử dụng nhiều công nghệ khác nhau nhằm tối ưu tiến độ và chi phí. Dưới đây là tóm lược những phương pháp cắt bản mã phổ biến nhất hiện nay.
Các phương pháp gia công, cắt bản mã hiện nay
- Cắt oxy–gas: là phương pháp truyền thống sử dụng nhiệt từ ngọn lửa oxy – gas để nung nóng và cắt thép. Công nghệ này có ưu điểm là chi phí thấp và cắt được thép rất dày (trên 100 mm), nhưng độ chính xác và độ mịn của mép cắt không cao, thường phải xử lý lại bề mặt.
- Cắt plasma: hoạt động bằng tia plasma tốc độ cao, cho độ chính xác tốt hơn oxy–gas và tốc độ cắt nhanh, phù hợp bản mã thép dày từ 3–30 mm. Tuy nhiên, mép cắt đôi khi còn xỉ nhẹ và không đạt độ tinh xảo như laser.
- Cắt laser: là công nghệ hiện đại sử dụng chùm tia laser năng lượng cao để làm nóng chảy hoặc bốc hơi vật liệu, tạo đường cắt mảnh và chính xác tuyệt đối. Laser phù hợp khi gia công inox, thép mỏng hoặc các bản mã có biên dạng phức tạp. Chi phí cao hơn, đồng thời không thích hợp cho thép quá dày.
- Gia công đột dập: dùng máy đột cơ hoặc thủy lực để tạo lỗ trên bản mã. Phương pháp này có tốc độ nhanh, thích hợp sản lượng lớn và các kích thước lỗ tiêu chuẩn, nhưng không phù hợp thép dày và các hình lỗ phức tạp.
Việc lựa chọn phương pháp gia công phụ thuộc vào độ dày tấm thép, yêu cầu độ chính xác và sản lượng đặt hàng.
- Tấm dày ưu tiên oxy–gas hoặc plasma.
- Chi tiết mỏng, yêu cầu thẩm mỹ cao ưu tiên laser.
- Lỗ tiêu chuẩn với số lượng lớn sử dụng đột dập.
Chọn đúng công nghệ gia công giúp bản mã đạt chất lượng cao, đúng thiết kế và đảm bảo độ bền liên kết trong công trình.
6. Mua bản mã ở đâu uy tín?
Nếu bạn đang tìm đơn vị gia công và cung cấp bản mã xây dựng – cơ khí uy tín, Thép Mạnh Hưng Phát là lựa chọn hàng đầu nhờ hệ thống máy cắt CNC hiện đại, khả năng sản xuất số lượng lớn và đảm bảo độ chính xác cao theo từng bản vẽ kỹ thuật. Chúng tôi cung cấp đầy đủ các loại bản mã: chân cột, đầu cọc, bản mã dầm – cột, bản mã mạ kẽm, inox… với chứng chỉ CO/CQ, báo giá minh bạch và thời gian giao hàng nhanh trên toàn quốc. Mạnh Hưng Phát đồng hành cùng hàng trăm nhà thầu, xưởng cơ khí lớn nhỏ, cam kết chất lượng – tiến độ – chi phí tối ưu nhất cho khách hàng.
Liên hệ Hotline 0906 261 855 để nhận báo giá bản mã theo quy cách hoặc theo bản vẽ nhanh chóng.
Hy vọng bài viết trên của Mạnh Hưng Phát đã giúp bạn hiểu rõ bản mã trong xây dựng – cơ khí, bao gồm công dụng, cấu tạo, vật liệu, phân loại và các phương pháp gia công phổ biến. Với vai trò quan trọng trong việc truyền lực và đảm bảo độ ổn định kết cấu, bản mã cần được chọn đúng tiêu chuẩn kỹ thuật và phù hợp điều kiện công trình. Để có lựa chọn tốt nhất, hãy kiểm tra quy cách và liên hệ đơn vị cung cấp uy tín để được tư vấn. Khám phá ngay giải pháp bản mã phù hợp giúp công trình của bạn đạt độ bền và an toàn cao nhất.
